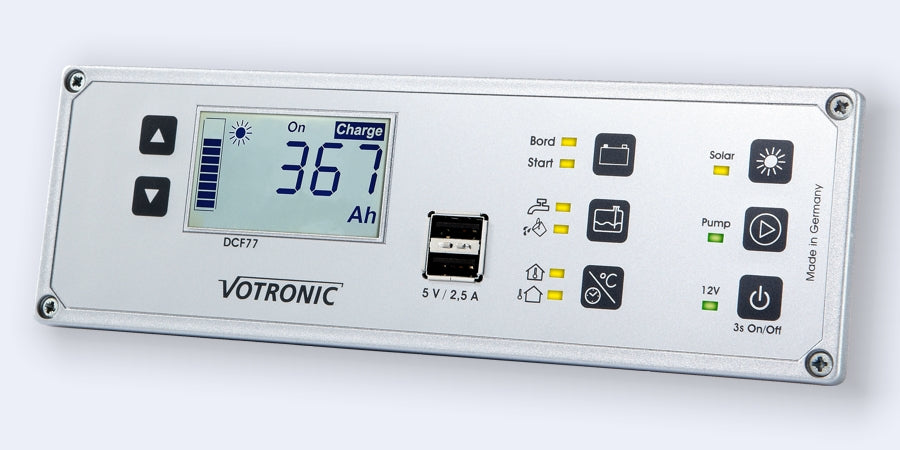

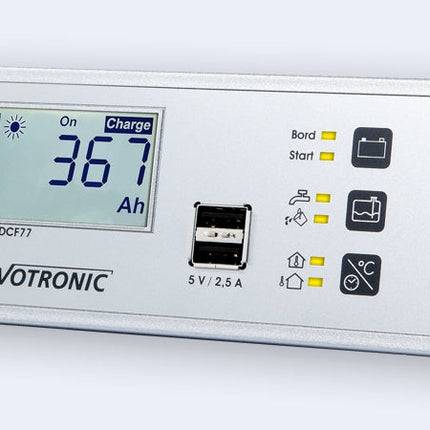

Votronik VPC Jupiter 100 mit Smart-Shunt und Masseband 25mm² Kombi Anzeige Panel
Das VOTRONIC Power Control (kurz VPC) ist ein innovatives Multi-Panel-System für Reisemobile, das die wichtigsten Funktionen und Informationen bedienerfreundlich in einem Gerät zusammen führt. Die Informationen werden über ein helles, weiß beleuchtetes Grafikdisplay dargestellt. Die groß angezeigten Werte sind bei allen Lichtverhältnissen auch aus größerer Entfernung hervorragend ablesbar. Farbige Leuchtdioden signalisieren jederzeit die gewählte Funktion. Die einzelnen Ausführungen unterscheiden sich in Ihrem Funktionsumfang, der auf die spezifischen Ansprüche der unterschiedlichen Fahrzeugtypen ausgelegt ist. Während die Version Jupiter z.B. bezüglich der Energieversorgung und der Füllstände nahezu keine Wünsche offen lässt, empfiehlt sich die Ausführung Merkur besonders für kompaktere Fahrzeuge, die häufig über keine festen Tanks verfügen. Alle Geräte verfügen mindestens über eine Spannungsanzeige für die Bord und Starter-Batterie und einen Schaltausgang für ein externes Relais als Hauptschalter. Ein abschaltbarer Alarmgeber (Beeper) am Panel sowie ein Hinweis in der Anzeige machen darauf aufmerksam, wenn eine einstellbare Energie-Schwelle unterschritten wurde und der Hauptschalter in einigen Sekunden automatisch abschalten wird, um eine Tiefentladung der Batterie zur verhindern.
| Gerätetyp |
Art.-
Nr.
|
Nennspannung
Bordbatterie
[V] |
Strom-
aufnahme
[mA] |
Schaltstrom
Pumpe
max. [A] |
Maße
(BxHxT)
[mm] |
Einbaumaße
[mm] |
VPC Jupiter 100
|
5747 |
12 |
13 - 60 |
16 |
200 x 65 x 30 |
185 x 57 x 24 |
VPC Jupiter 200
|
5748 |
12 |
13 - 60 |
16 |
200 x 65 x 30 |
185 x 57 x 24 |
VPC Jupiter 400
|
5749 |
12 |
13 - 60 |
16 |
200 x 65 x 30 |
185 x 57 x 24 |
| Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie) |
| Lieferumfang: |
Mess-Shunt 100 A inklusive Smart-Shunt-Abdeckung, Befestigungsschrauben,
je 1 Anschlusskabel 5m lang für Votronic-Solarregler bzw. VBCS Triple und für Smart-Shunt, 2 Temperaturfühler (Innen & Außen), Anleitung |
