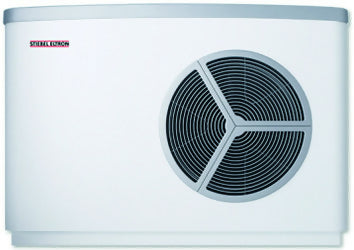

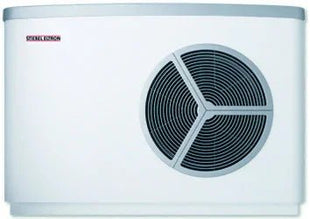

Wärmepumpe Stiebel Eltron WPL 20 A – Außengerät Luft/Wasser

Beschreibung

Die Stiebel Eltron WPL 20 A ist eine kompakte Luft/Wasser-Wärmepumpe für die Außenaufstellung mit dreiphasigem Anschluss (3/N/PE~400 V). Sie nutzt die Außenluft als Wärmequelle und liefert zuverlässig Heizwärme bis zu einer maximalen Vorlauftemperatur von 65 °C – auch bei niedrigen Außentemperaturen bis -20 °C.
Mit einer Heizleistung von 7,8 kW bei 7/35 °C und einer Leistungsaufnahme von nur 2 kW ist sie für den Einsatz in Ein- und Zweifamilienhäusern sowie kleinen Gewerbeeinheiten ausgelegt. Die hohe Energieeffizienzklasse A+++ (W35) sorgt für niedrige Betriebskosten und einen wirtschaftlichen Dauerbetrieb.

Technische Daten

Allgemeine Daten

  • Benennung: Wärmepumpe

  • Produkttyp / Modellnummer: WPL 20 A

  • Artikel-Gruppe: Wärmepumpen

  • Ausführung: Außengerät

  • Hersteller: Stiebel Eltron

  • Wärmequelle: Außenluft

  • Kältemittel: R410A

  • Gewicht: 175 kg

  • Schutzart IP: sonstige

Elektrische Daten

  • Versorgungsspannung: 230/400 V

  • Anschlussspannung: 400 V

  • Anschluss, elektrisch: 3/N/PE~400 V

  • Anzahl der Phasen: 3

  • Leistungsaufnahme: 2 kW

  • Anlaufstrom: 4,0 A

Leistungsdaten / Betrieb

  • Heizleistung A2/W35, B0/W35, W10/W35: 6,7 kW

  • Heizleistung bei 7/35 °C nach EN 14511: 7,8 kW

  • Max. Vorlauftemperatur: 65 °C

  • Untere Einsatzgrenze Heizbetrieb: -20 °C

  • Obere Einsatzgrenze Heizbetrieb: 40 °C

  • Einsatzgrenze Wärmequelle: -20 bis 40 °C

  • Heizwassertemperaturspreizung: 5 K

  • Abtauart: Kreislaufumkehr

Hydraulik- und Luftdaten

  • Volumenstrom wärmequellenseitig: 4000 m³/h

  • Luftdurchsatz: 3000 – 4000 m³/h

  • Volumenstrom heizungsseitig: 1,1 m³/h

Akustik

  • Schallleistungspegel: 56,0 dB(A)

  • Betriebsgeräusch: 55,0 dB(A)

Energieeffizienz

  • Energieeffizienzklasse (allgemein): A++

  • Energieeffizienzklasse (W35): A+++

  • Energieeffizienzklasse (W55): A++

Abmessungen

  • Breite: 1490 mm

  • Höhe: 1045 mm

  • Tiefe: 593 mm

Betriebsbereich Luft

  • Lufttemperaturbereich: -20,0 bis 40,0 °C

CE-Konformität (Kurzfassung)

Das Gerät WPL 20 A des Herstellers Stiebel Eltron ist ein elektrisch betriebenes Luft/Wasser-Wärmepumpen-Außengerät. Es ist für den Einsatz im europäischen Binnenmarkt vorgesehen und wird gemäß Herstellerangabe CE-konform gefertigt.

Die Wärmepumpe erfüllt die einschlägigen europäischen Richtlinien und Normen für Sicherheit, Elektrotechnik und EMV (z. B. Niederspannungs- und EMV-Anforderungen).
Die vollständige EG-/EU-Konformitätserklärung stellt der Hersteller Stiebel Eltron üblicherweise auf Anfrage bzw. im technischen Anhang zur Verfügung und sollte im Projekt bzw. bei der Dokumentation der Anlage beigelegt werden.

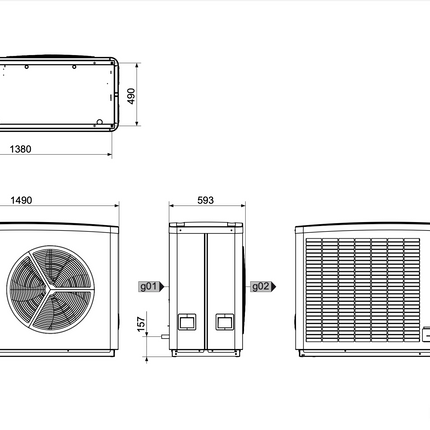

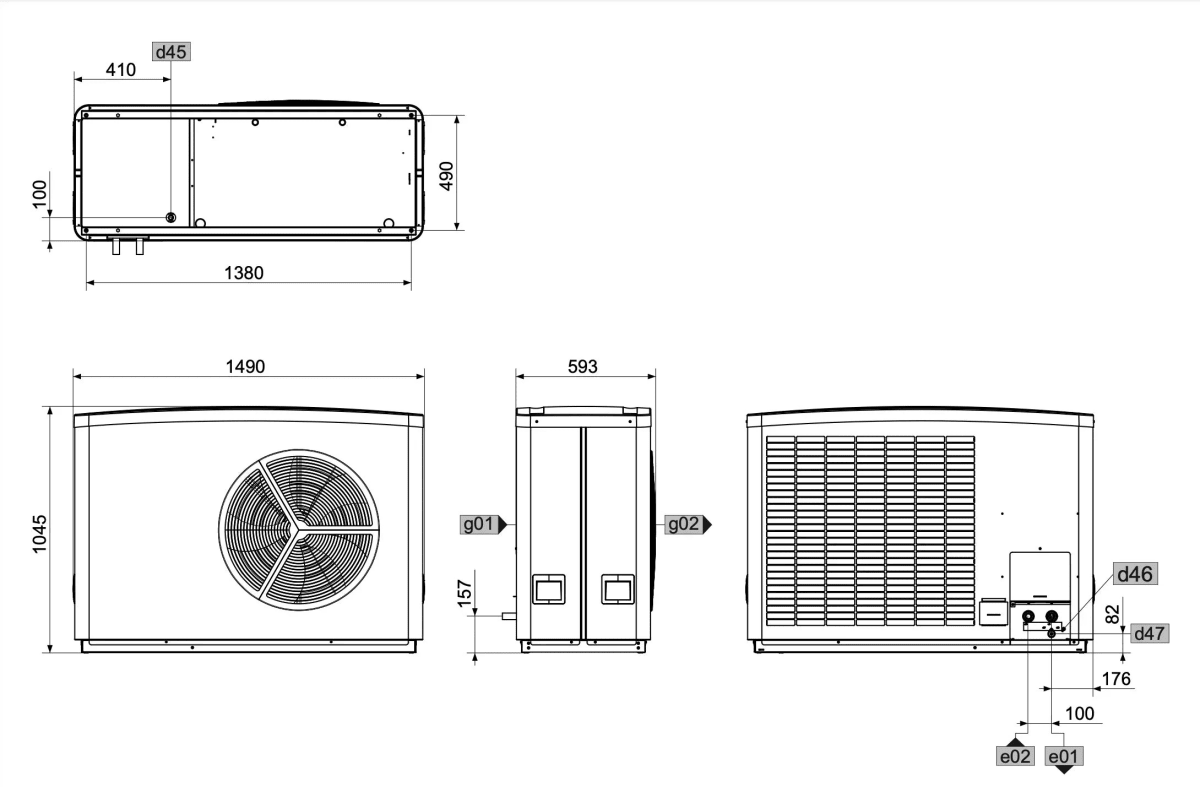

Technische Zeichnung (Maßskizze – Beschreibung)

Für die Planungs- und Montageunterlagen kann die Wärmepumpe wie folgt maßlich berücksichtigt werden:

  • Ansicht Vorderseite:

    • Gerätebreite: 1490 mm

    • Gerätehöhe: 1045 mm

  • Seitenansicht:

    • Gerätetiefe: 593 mm

Empfehlung für die Planung:

  • Ausreichende Luftzu- und Luftabfuhr entsprechend dem Luftdurchsatz von 3000–4000 m³/h berücksichtigen.

  • Seitliche und rückseitige Mindestabstände gemäß Herstellerangaben vorsehen (Wartungszugang, Luftführung).

  • Aufstellung auf stabilem, schwingungsdämpfendem Fundament (Betonsockel / Montagerahmen) unter Berücksichtigung des Gewichts von 175 kg.

Hinweis zu Dokumenten (PDF):
Zu diesem Artikel stellen wir Ihnen alle relevanten Unterlagen auch als PDF zur Verfügung. Dazu gehören Beiblatt, Technische Zeichnung, Montageanleitung, Energielabel inkl. Produktdatenblatt sowie die CE-Konformitätserklärung. Die Dokumente erhalten Sie auf Wunsch bzw. im Anschluss an Ihre Bestellung per E-Mail als PDF.

Haftungsausschluss:
Alle technischen Angaben und Dokumente basieren auf den Herstellerangaben und wurden mit größter Sorgfalt zusammengestellt. Irrtümer und technische Änderungen bleiben vorbehalten. Verbindlich sind ausschließlich die jeweils aktuellen Unterlagen des Herstellers sowie die gültige Montage- und Betriebsanleitung. Aus Abweichungen, Fehlern oder unvollständigen Angaben können keine Haftungs- oder Schadensersatzansprüche gegen uns hergeleitet werden. Wir empfehlen, vor Planung und Ausführung die Eignung des Produkts durch einen Fachplaner bzw. Installateur prüfen zu lassen.
